Sự phát triển nhanh chóng và xu hướng sử dụng năng lượng sạch đã giúp cho ngành điện năng lượng phát triển nhanh chóng trong thời gian gần đây do đó không ít người đã tự tìm hiểu cách lắp đặt các tấm pin mặt trời mà không biết là mình lắp đã đúng kỹ thuật hay chưa?
Việc tự lắp mà đặt tấm pin năng lượng mặt trời không đúng kỹ thuật sẽ làm cho hệ thống có thể không đáp ứng được hiệu suất tạo ra điện, không mang lại tính thẩm mỹ cho ngôi nhà của bạn cũng như dễ xảy ra các sự cố gây mất an toàn điện và hư hỏng toàn bộ hệ thống.
Hôm nay HG sẽ hướng dẫn cách lắp đặt tấm pin mặt trời chuẩn kỹ thuật từ A – Z.
Đầu tiên để biết được cách lặp đặt tấm pin năng lượng mặt trời chúng ta sẽ có 3 trường hợp để bạn có thể lắp đặt tấm pin chuẩn kỹ thuật từ phức tạp cho đến đơn giản:
Contents
Trường hợp 1: Cách lắp đặt tấm pin mặt trời trên khung giá đỡ.
Khi nào thì nên lắp đặt tấm pin trên khung giá đỡ?
Các tấm pin cần lắp đặt trên khung giá đỡ khi chúng ta lắp pin trên một vùng đất trống, mái nhà đổ bằng bê tông, lắp trên sân thượng, hoặc mái nhà bị che khuất bởi xung quanh cần làm khung giá đỡ để nâng tấm pin cao lên hứng được ánh nắng mặt trời.

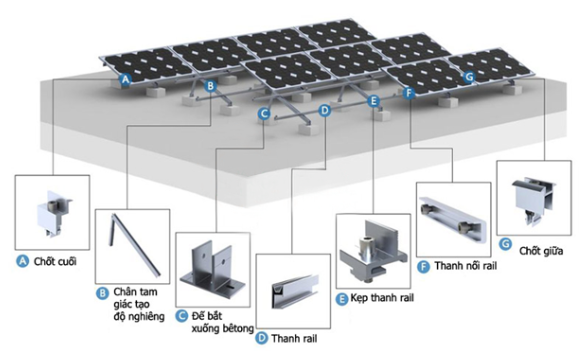

Để lắp đặt tấm pin trên khung giá đỡ chúng ta cần chuẩn bị các vật tư như:
+ Chốt giữa: L=40mm, H=40mm
+ Chốt cuối: L=40mm, H=40mm
+ Nối thanh rail: Dài 20 cm
+ Thanh rail: Dài 2,1m
+ Chân đế bắt bê tông: L=100mm, H=60mm
+ Kẹp thanh rail: L=40cm
+ Chân tam giác tạo độ nghiêng: Dài 130cm
=>Tất cả được làm bằng nhôm để có thể chống chịu được thời tiết khắc nghiệt như ngoài trời.
Quy trình lắp đặt tấm pin năng lượng mặt trời như sau:
Bước 1: Đổ khối trụ bằng bê tông với kích thước 150*150*150mm
Bước 2: Lắp chân đế vào trụ bê tông bằng bulon nở M10*100mm
Bước 3: Lắp chân tam giác vào chân đế
Bước 4: Lắp thanh rail vào chân tam giác với kẹp thanh rail kèm theo.
Bước 5: Lắp tấm pin vào kẹp đầu, kẹp giữa, kẹp cuối giữ tấm pin cho chắc chắn như hình.
Như vậy chúng ta đã lắp đặt các tấm pin trên khung giá đỡ một cách chắc chắn và chuẩn kỹ thuật, về độ nghiêng chúng ta cần xem hướng nắng nào phù hợp cũng như việc đổ trụ làm sao có thể đáp ứng được hiệu suất của các tấm pin tốt nhất.
Trường hợp 2: Lắp đặt các tấm pin mặt trời trên mái ngói
Lắp đặt tấm pin trên mái ngói thì cũng khá phức tạp do cần phải tìm vị trí để cố định các thanh gắn, nếu không cẩn thận chúng ta có thể làm hư hỏng các tấm ngói dẫn việc bị thấm nước vào nhà khi trời mưa to.
Để lắp đặt các tấm pin trên mái ngói chúng ta cần chuẩn bị các vật tư sau:
+ Chân mái ngói: L=180mm, H=170mm, W=50mm, Inox 304
+ Thanh rail: Dài 2,1 m chất liệu nhôm
+ Chốt giữa: L=40mm, H=40mm làm bằng nhôm
+ Chốt cuối: L=40mm, H=40mm làm bằng nhôm
Quy trình lắp đặt tấm pin lên mái ngói như sau:
Bước 1: Lắp chân mái ngói vào xà gồ
Bước 2: Khoảng cách giữa các chân mái ngói yêu cầu <1200mm
Bước 3: Lắp thanh rail tấm pin vào chân mái ngói, nếu thanh rail ngắn thì dùng nối thanh rail nối thêm
Bước 4: Cố định tấm pin năng lượng mặt trời vào thanh rail bằng chốt cuối và chốt giữa
.
Trường hợp 3: Lắp đặt tấm pin mặt trời trên mái tôn, trường hợp này khá đơn giản và dễ dàng thi công nhất.
Các vật tư cần chuẩn bị đó là:
+ Chốt L mái tôn: L=40mm làm bằng nhôm hoặc inox
+ Thanh rail: Dài 2,1m làm bằng nhôm
+ Nối thanh rail: Dài 20 cm làm bằng nhôm hoặc inox
+ Chốt giữa: L=40mm, H=40mm làm bằng nhôm
+ Chốt cuối: L=40mm, H=40mm làm bằng nhôm
Quy trình lắp đặt tấm pin trên mái tôn như sau:
Bước 1: Lắp chân L mái tôn
Khoan lỗ M8 trên sống cao của tôn để tránh dột khi trời mưa. Sau đó lắp như hình mẫu. Lưu ý khoảng cách giữa các chân không quá 1200mm.
Bước 2: Lắp thanh rail vào chân L mái tôn
Bước 3: Cố định tấm pin năng lượng mặt trời bằng chốt giữa và chốt cuối
Như vậy là chúng ta đã tìm hiểu cách lắp đặt tấm pin chuẩn kỹ thuật từ A – Z, nếu bạn có câu hỏi nào đừng ngại để lại bình luận trong bài viết để được hỗ trợ.
